1. "Adalaşma Etkisi" Nedir ve Neden Tehlikelidir?

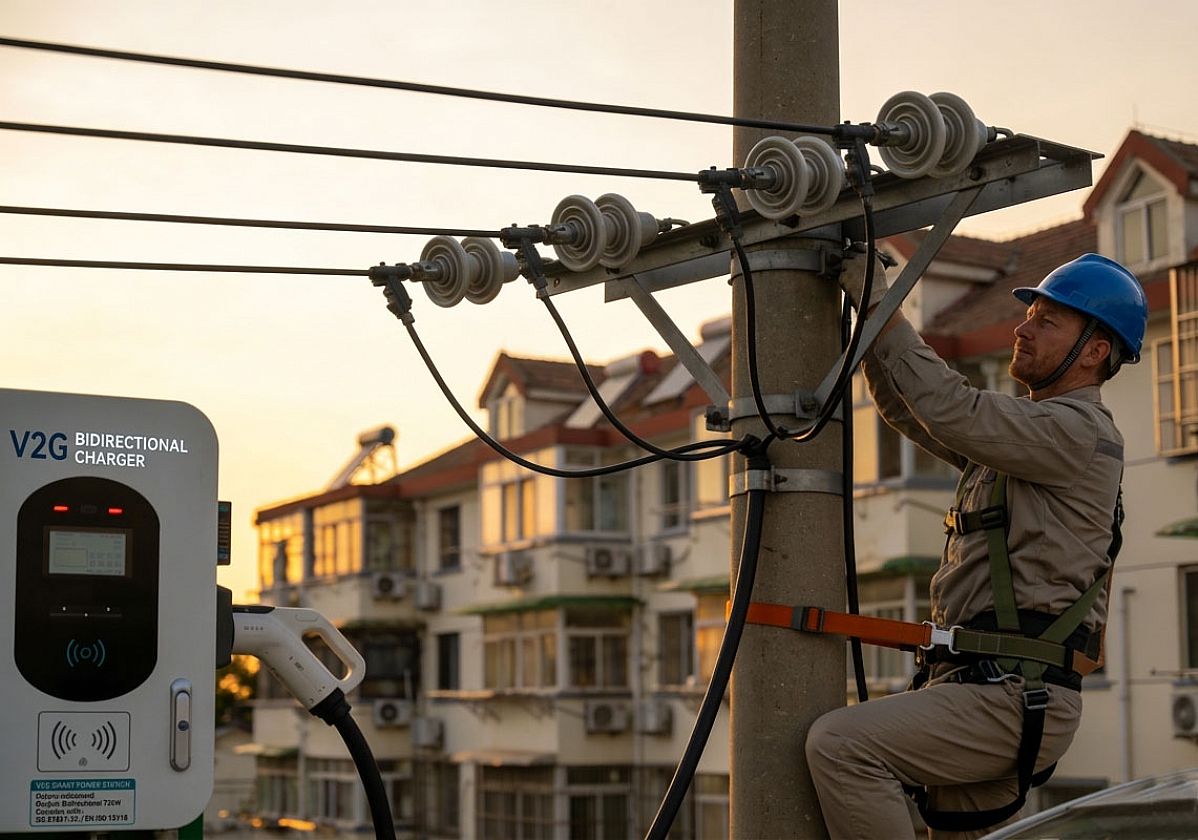

Yerel elektrik şebekesinin bakım için devre dışı kaldığı bir senaryoyu düşünün. Bir teknisyen, enerjinin kesildiğini varsayarak elektrik hatlarında onarıma başlar. Ancak, bir V2G şarj cihazı aracılığıyla bağlı bir elektrikli araç (EV), o belirli yerel segmente güç sağlamaya devam eder.
Bu anda, şarj cihazı ve EV, ana şebekeden bağımsız, izole edilmiş, enerjili bir "ada" oluşturur. Bu "Adalaşma Etkisi" ciddi riskler taşır: senkronize olmayan yeniden bağlantı nedeniyle ekipmana zarar verebilir ve daha da önemlisi, elektrik işçileri için ölümcül bir yüksek voltaj tehlikesi oluşturur. Adalaşmayı önleme koruması, bağlantıyı anında keserek bunu önleyen "acil durum freni"dir.
Element
|
Normal Izgara Durumu
|
Ada Oluşumu Olayı (Tehlike)
|
Koruma Tetikleyicisinden Sonra (Güvenli)
|
Kamu Şebekesi
|
Arz/Talep Dengesi
|
Elektrik Kesintisi
|
Elektrik Kesintisi
|
Enerji Akışı
|
Çift Yönlü Akış
|
Elektrikli Araçtan Ters Besleme
|
Fiziksel Bağlantının Kesilmesi
|
Bakım Personeli
|
Normal İzleme
|
Hayat Tehdit Edici (Canlı Hat)
|
Güvenli Çalışma
|
Yanıt Süresi
|
——
|
——
|
< 2,0 Saniye
|
2. Adalaşma Tespit Yöntemleri
2.1 Pasif Tespit Yöntemi
- Mekanizma: Bu yöntem, voltaj ve frekans gibi şebeke parametrelerini sessizce izler.
- Mantık: Şebeke arızalandığında, bu parametreler tipik olarak dalgalanır. Önceden belirlenmiş bir güvenlik aralığının dışına çıkarlarsa, sistem devreyi keser.
- Artıları ve Eksileri: Son derece verimlidir ve güç kalitesini etkilemez. Bununla birlikte, bir "Algılama Dışı Bölge" (NDZ) vardır; yerel yük, EV'nin çıkış gücüyle mükemmel bir şekilde eşleşirse, voltaj ve frekans sabit kalabilir ve adalanma olayı algılanmayabilir.
2.2 Aktif Algılama Yöntemi
- Mekanizma: Şarj cihazı, çıkışına kasıtlı olarak küçük bozulmalar, örneğin hafif frekans veya voltaj kaymaları ekler.
- Mantık: Şebeke sağlıklı olduğunda, sonsuz bir bara gibi davranır ve bu küçük bozulmaları stabilize eder. Ancak adalanma durumunda, bu bozulmalar hızla artar (kartopu etkisi gibi), güvenlik eşiklerini aşar ve kapanmayı tetikler.
- Yaygın Teknikler: Aktif Frekans Kayması (AFD) ve Sandia Voltaj Kayması (SVS).
- Artıları ve Eksileri: Neredeyse hiç algılama kör noktası olmadan son derece hassastır. Küçük bir dezavantajı, enjekte edilen bozulmalar nedeniyle genel güç kalitesinde hafif bir etki olmasıdır.
2.3 Hibrit Algılama Yöntemi: Sektörün Altın Standardı
Maksimum güvenilirliği sağlamak için, IEC 61851-23 ve IEEE 1547 ile uyumlu olanlar da dahil olmak üzere modern V2G şarj cihazları genellikle hibrit bir yaklaşım kullanır.
İş Akışı: Sistem, "temiz" çalışması için öncelikle pasif algılamaya dayanır. Hafif bir anormallik algılanırsa, aktif algılama, gerçek bir ada oluşumu olayı olup olmadığını doğrulamak için şebekeyi "araştırır". Bu, şebekeye müdahaleyi en aza indirirken %100 güvenlik sağlar.
3. Sonuç: Teknik Güvenliği Piyasa Güvenine Dönüştürmek
Ada oluşumuna karşı koruma karmaşık bir teknik gereklilik olabilir, ancak amacı basittir: şebeke karanlığa gömüldüğünde gücün durmasını sağlamak. V2G altyapı sağlayıcıları için, sağlam hibrit algılama özelliğine sahip ekipman seçmek sadece uyumlulukla ilgili değil, aynı zamanda can güvenliğini korumak ve uzun vadeli şebeke istikrarını sağlamakla ilgilidir.
