Yakın zamanda yapılan bir BYD taşınabilir AC şarj tabancası incelemesi, güvenilir bir Mod 2 elektrikli araç (EV) şarj kablosunu neyin oluşturduğunu vurgulayan çeşitli ilginç tasarım tercihlerini ortaya çıkardı. Yapısını, güvenlik özelliklerini ve elektriksel tasarımını inceleyerek, şarj güvenliğine ve uzun vadeli dayanıklılığa katkıda bulunan temel faktörleri daha iyi anlayabiliriz.
Taşınabilir EV Şarj Cihazları Neden Hala Vazgeçilmezdir?
Birçok elektrikli araç sahibi için taşınabilir şarj cihazı, genellikle aracı satın aldıktan sonra kullandıkları ilk şarj çözümüdür.
Sabit duvara monte şarj istasyonlarının aksine, taşınabilir şarj cihazları daha fazla esneklik sunar. Sürücüler standart ev tipi prizlerden şarj yapabilir, cihazı seyahat sırasında yanlarında taşıyabilir ve halka açık şarj istasyonlarının bulunmadığı durumlarda yedek bir çözüm olarak kullanabilirler.
Ancak taşınabilirlik, asla güvenlikten ödün verilerek sağlanmamalıdır. Yüksek kaliteli bir taşınabilir EV şarj cihazı; sürekli akım yüklerine, dış ortam koşullarına ve binlerce bağlantı döngüsüne dayanıklı olmalı, aynı zamanda araçla güvenilir bir iletişim sürdürebilmelidir.
Dayanıklı Kablo Tasarımı Önemlidir
BYD şarj cihazının en dikkat çekici özelliklerinden biri, EV standartlarına uygun 3×4 mm²'lik bir şarj kablosu kullanmasıdır.
Kablo seçimi kritiktir; çünkü bu seçim ısı oluşumunu, voltaj düşüşünü ve uzun vadeli güvenilirliği doğrudan etkiler. Daha büyük iletken kesitleri, direnci azaltmaya ve uzun süreli şarj işlemlerinde güvenliği artırmaya yardımcı olur.
16A değerindeki taşınabilir şarj cihazlarında, uygun boyutta iletkenlerin kullanılması özellikle önemlidir; çünkü şarj işlemi genellikle kesintisiz olarak birkaç saat sürer.
İncelenen şarj cihazı ayrıca 5 metrelik bir kablo uzunluğuna sahiptir; bu da şarj esnekliği ile kablo yönetimi arasında pratik bir denge sağlar.
Daha Sade Bir Tasarım İçin Entegre Elektronik Devreler

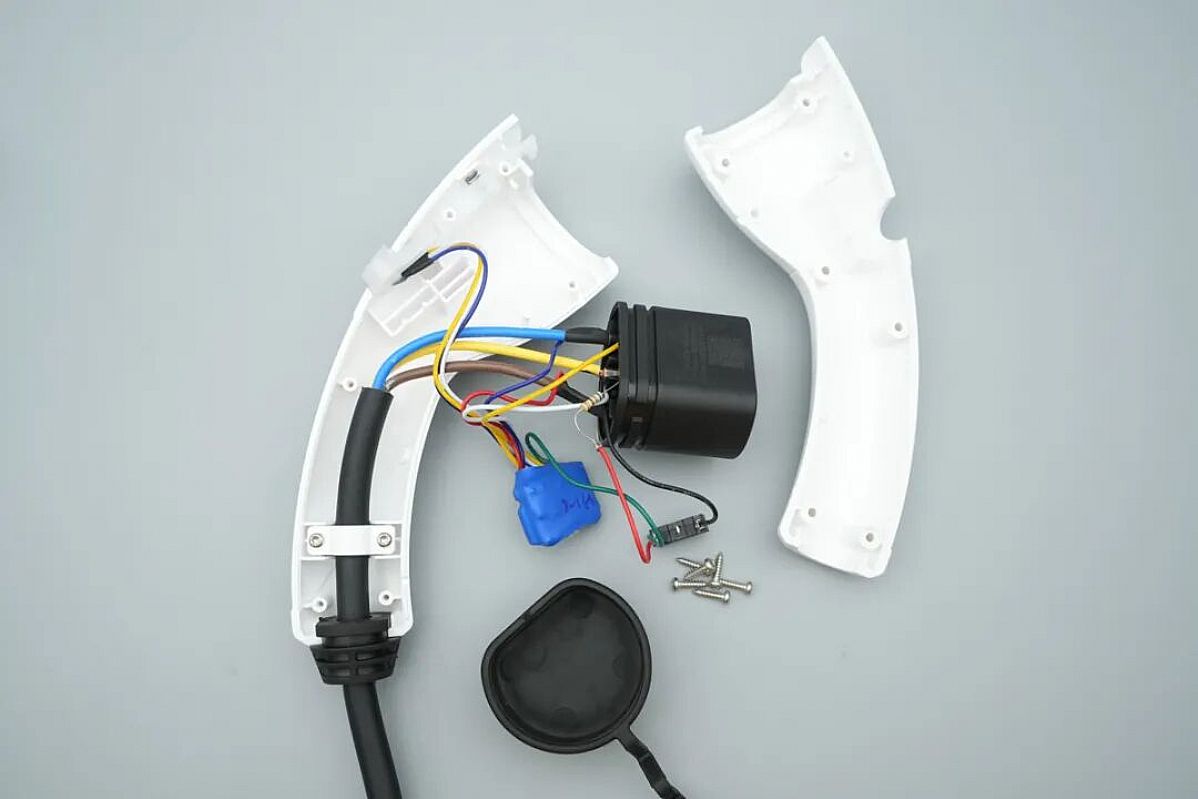

Kontrol kutusunu kablonun ortasına yerleştiren bazı taşınabilir şarj çözümlerinin aksine, bu tasarımda ana kontrol devresi doğrudan şarj konnektörünün içine entegre edilmiştir.
Bu yaklaşım çeşitli avantajlar sunar:
- Azaltılmış kablo ağırlığı
- Geliştirilmiş taşınabilirlik
- Daha kolay saklama
- Günlük kullanımda daha fazla kolaylık
Hacimli harici bileşenlerin en aza indirilmesi sayesinde kullanıcılar, tam şarj işlevselliğini korurken şarj cihazını daha rahat bir şekilde bağlayıp çıkarabilirler.
Güvenlik İletişim Sistemini Anlamak
Modern AC şarj işlemleri, araç ile şarj ekipmanı arasındaki sürekli iletişime dayanır.
Şarj konnektörünün içinde yer alan özel bir kontrol kartı, aracın ve şarj cihazının şarj bilgilerini güvenli bir şekilde alışveriş yapmasını sağlayan Kontrol Pilotu (CP) sinyalini üretir ve yönetir.
Yapılan inceleme ayrıca, şarj arayüzüne bağlı 680Ω'luk bir direncin kullanıldığını da ortaya koydu. Çin AC şarj standartları kapsamında bu direnç değeri, kablonun akım taşıma kapasitesini belirler ve aracın, şarj cihazının şarj kapasitesini tanımasını sağlar.
İlk bakışta küçük görünen bu bileşen, şarj akımının güvenli çalışma sınırları içinde kalmasını sağlamada önemli bir rol oynar.
Gerçek Dünya Koşullarına Karşı Koruma
Taşınabilir elektrikli araç (EV) şarj cihazları sıklıkla toza, neme, yağmura ve sıcaklık değişimlerine maruz kalır.
Bu nedenle, çevresel koruma özellikleri de en az elektriksel performans kadar önemlidir.
İncelenen şarj cihazı şu özelliklere sahiptir:
- IP55 koruma sınıfı
- Toza dayanıklı konnektör kapağı
- Güçlendirilmiş kablo gerilim azaltıcı (strain relief)
- Güvenli kilitleme mekanizması
- Hava koşullarına dayanıklı gövde tasarımı
Bu özellikler, günlük kullanım sırasında oluşabilecek mekanik hasarları ve çevresel kirlenmeyi önlemeye yardımcı olur.
Güvenilir Bir Kontrol Kartının Önemi
Her Mod 2 şarj kablosunun kalbinde; iletişim, izleme ve koruma işlevlerinden sorumlu bir kontrol modülü bulunur.
Şarj cihazı içindeki elektronik kart (PCB) şunları içerir:
- AC'den DC'ye güç dönüştürme devreleri
- Mikrodenetleyici tabanlı şarj yönetimi
- Sinyal izolasyon bileşenleri
- Voltaj düzenleme devreleri
- CP (Kontrol Pilotu) iletişim kontrol işlevleri
Bu sistemler birlikte çalışarak şarj durumunu sürekli izler ve araç ile güç kaynağı arasında güvenli bir etkileşim sağlar.
Yüksek Kaliteli Bir Taşınabilir EV Şarj Cihazını Ne Belirler?
Güvenilir bir taşınabilir EV şarj cihazı, sadece bir fiş ve kablodan çok daha fazlasıdır.
Genel performansı çeşitli tasarım unsurları belirler:
Elektriksel Güvenlik
Uygun iletken boyutlandırması, termal yönetim ve iletişim devreleri, uzun vadeli ve güvenli bir çalışma sağlar.
Çevresel Koruma
Suya dayanıklılık, toz koruması ve dayanıklı malzemeler, kullanım ömrünü uzatmaya yardımcı olur.
Mekanik Güvenilirlik
Gerilim azaltıcı sistemler, kilitleme mekanizmaları ve sağlam konnektör yapısı, sık kullanım sırasında dayanıklılığı artırır.
Akıllı Kontrol
Entegre elektronik sistemler, şarj süreci boyunca sürekli izleme ve koruma sağlar.
Sonuç
Elektrikli araçların yaygınlaşması hız kazandıkça, taşınabilir şarj çözümleri şarj ekosisteminin vazgeçilmez bir parçası olmaya devam etmektedir.
BYD'nin taşınabilir şarj ünitesindeki tasarım tercihleri; kablo kalitesi, iletişim teknolojisi, çevresel koruma ve akıllı kontrol sistemlerinin güvenli ve güvenilir bir şarj deneyimi yaratmak için nasıl birlikte çalıştığını göstermektedir.
İster evde şarj, ister seyahat veya acil durum yedekleme amaçlı olsun; iyi tasarlanmış bir Mod 2 EV şarj cihazı, modern elektrikli araç sahiplerinin giderek daha fazla beklediği esnekliği, güvenliği ve kullanım kolaylığını sunar.
Üreticiler, distribütörler ve şarj ekipmanı tedarikçileri için bu tasarım ilkelerini anlamak; hem mevcut pazar taleplerini hem de gelecekteki endüstri standartlarını karşılayan şarj çözümleri geliştirmede kilit bir öneme sahiptir.
