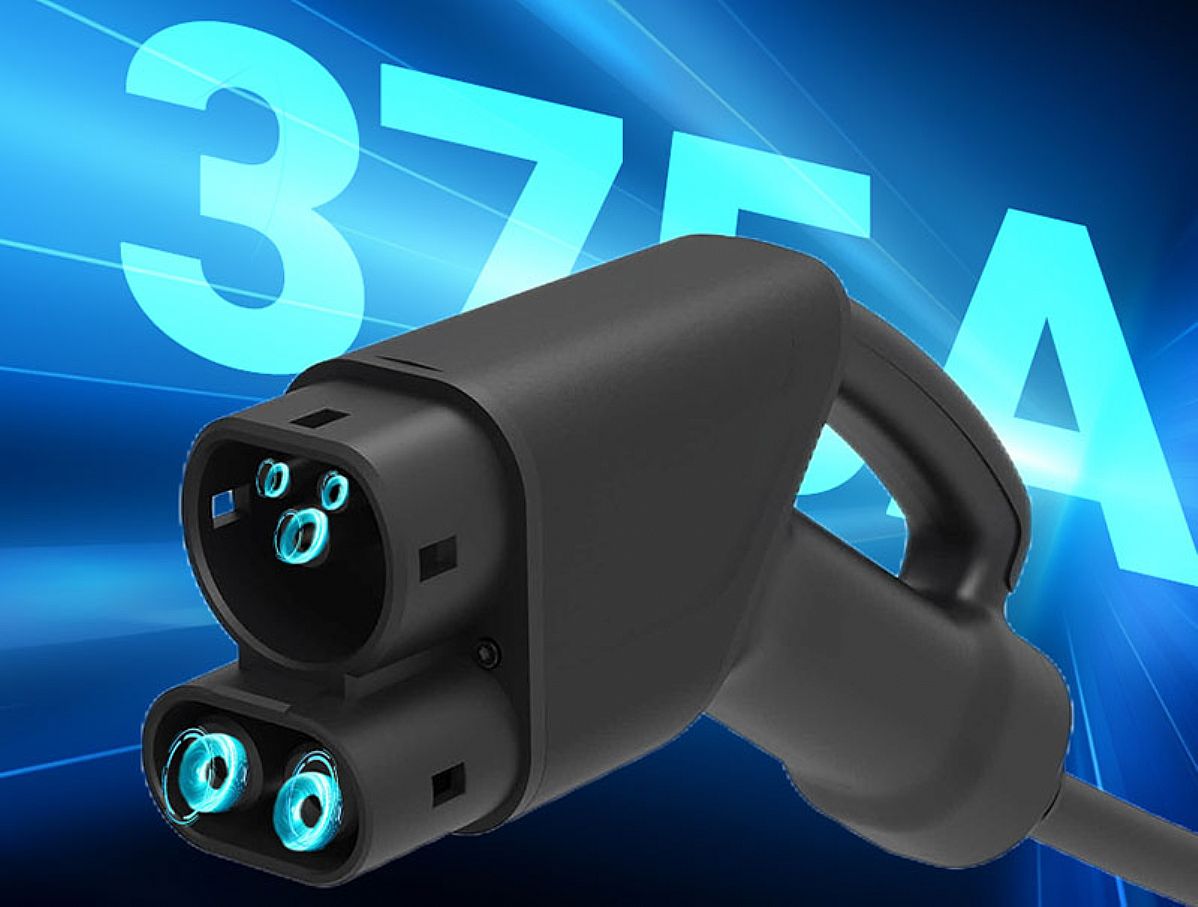

Sıvı soğutmalı hızlı şarj tabancasının yapısı ve çalışma mekanizması

NexwayEV'nin sıvı soğutmalı hızlı şarj çözümü, GB/T 20234 arayüz spesifikasyonunu sıkı bir şekilde takip eder ve küresel ana akım modellerle uyumluluğu sağlamak ve uluslararası şarj deneyimini geliştirmek için hızlı şarj düzeni için CCS Konnektörünü içerir.

Sıvı Soğutma Sistemi Kompozisyonu ve Çalışma Mekanizması

NexwayEV'nin sıvı soğutmalı şarj tabancası sistemi, soğutma sıvısını kapalı bir kanalda sürekli olarak dolaştırmak için elektronik bir sirkülasyon pompasına güvenir. Soğutma sıvısı, şarj kablolarından geçerken yüksek akım transferi tarafından üretilen ısıyı emer ve ardından ısıyı dağıtmak için soğutma modülüne yönlendirilir. Bu ileri geri hareket, sistemin yüksek şarj yükleri altında bile serin kalmasını ve ince kesitli iletkenler tarafından taşınan yüksek akımları desteklemesini sağlar.

Ürün teknik özellikleri

1. Silah gövdesinin modern tasarımı, rahat ve kullanışlı kullanım, modüler yapı daha sonraki montaj ve bakım için uygundur;

2. Operasyonel güvenliği artırmak için entegre elektronik kilitli tek tuşlu kapatma tasarımı;

3. Güçlü koruma yeteneği, çıkış ucunun koruma seviyesi IP67'ye ulaşır. 4;

4. Çeşitli şarj gücü gereksinimlerine uyacak şekilde çoklu tel çapları:

Φ24mm, nominal 500A'ya karşılık gelir

Φ28mm, nominal 600A'ya karşılık gelir

Φ30,5mm, 700A'ya ulaşabilir.

5. Ani elektrik kesintisi veya anormal durum durumunda manuel kilidi açmayı destekleyen acil durum manuel serbest bırakma mekanizması ile donatılmıştır;

6. Temas alanının termal durumunu gerçek zamanlı olarak izleyebilen bir sıcaklık algılama sistemi ile donatılmış bağımsız sıvı soğutmalı bileşen yapısı;

7. Geleneksel sıkma yöntemine kıyasla ultrasonik kaynak işlemi kullanılarak yapılan kablo bağlantısı, daha yüksek iletim verimliliği sağlamak için daha düşük temas direncine sahiptir.

Elektrik Performans Parametreleri

1. Nominal akım aralığı şunları kapsar:

500A (Φ24 kablo)

600A (Φ28 kablo)

700A (Φ30.5 kablo)

2. Nominal voltaj: 1000V DC

Yenilikçi Soğutma Yapısı Çözümü

NexwayEV, soğutma sıvısını yüksek akım terminali yerleştirme alanına yönlendiren ve termal sıvının sistemin içi ve dışı arasında kararlı bir sirkülasyon kanalı oluşturmasını sağlamak için birden fazla soğutma yolu oluşturan patentli bir soğutma odası yapısı benimser ve böylece genel soğutma verimliliğini artırır. Bu yapı, yüksek güç iletimi sırasında sistem sıcaklığının her zaman kontrol edilmesini sağlamak için CCS hızlı şarj arayüzü tasarımıyla sorunsuz bir şekilde bütünleşir.

Düşük Dirençli Bağlantı Teknolojisi

Yüksek akım şarjı sırasında, terminaller ve kablolar arasındaki temas direnci, sistemin soğutma verimliliği üzerinde önemli bir etkiye sahiptir. Bu nedenle NexwayEV, sıcak ve soğuk çevrimler sırasında geleneksel sıkma işleminin neden olduğu mekanik gevşemeyi ve artan iç direnci etkili bir şekilde önleyen kablo sonlandırma için ultrasonik kaynak teknolojisinin kullanımını önermektedir. Ayrıca, bu yöntem iletim performansını daha da iyileştirebilir ve enerji kaybını azaltabilir.
