SAE J1772 Şarj Arayüzü Geliştirme, Sorun Giderme ve Uzatma Kablosu Uygulama Kılavuzu

SAE J1772 Şarj Teknolojisine Genel Bakış

SAE J1772 teknolojisi, elektrikli araçlar ile AC şarj ekipmanı (AC Seviye 1 ve AC Seviye 2) arasındaki tüm elektronik arayüzleri ve kontrol sinyallerini tanımlar ve AC yavaş şarj ve hızlı şarj için teknik temeldir.

1.1 Şarj Arayüzünün Temel Fonksiyonları

J1772 arayüzü kontrol devreleri, kontaktörler, konnektörler ve elektronik kilitler vb. içerir. Ev güç kaynağı ve genel şarj istasyonu kullanım senaryolarını destekler:

• AC şarj: ev ve ofis gibi uzun süreli park ortamlarına uygulanabilir, yavaş şarj sağlar.
• Hızlı şarj: kısa sürede büyük miktarda gücü doldurabilen genel hızlı şarj istasyonları için uygundur.

1.2 Şarj Modları ve İletişim Protokolleri

SAE J1772 standardı aşağıdaki şarj modlarını destekler:

• Mod 1: Sıradan ev prizleri aracılığıyla yavaş şarj.
• Mod 2: Ek koruma cihazıyla ev gücüyle yavaş şarj.
• Mod 3: Daha verimli şarj için özel AC şarj cihazı.

İletişim protokolü açısından J1772, Kontrol Pilotu kablosu ve Yakınlık kontağı aracılığıyla şarj talebi, durum izleme ve güvenlik korumasının bilgi etkileşimini gerçekleştirir.

SAE J1772 Şarj Arayüzü Geliştirme Temelleri

2.1 SAE J1772 Standardının Yorumlanması

SAE J1772 standardı, uyumluluk tasarımının anahtarı olan arayüzün fiziksel, elektriksel ve iletişim özelliklerini belirtir:

• AC Ana kontağı: AC gücünü aktarma
• Yakınlık kontağı: fiş takma/çıkarma durumunu algılama
• Kontrol Pilotu kontağı: şarj iletişimi
• Güç Hattı İletişimi (PLC)
• Toprak kontağı: emniyet topraklaması

LED göstergesi, şarj durumunu gerçek zamanlı olarak göstermek için kullanılır.

2.2 Donanım Tasarımı

Temel bileşenler şunlardır:

• Konnektörler
• Kontrol Modülü
• Yüksek Gerilim Rölesi
• Yüksek Akım Kontaktörü

2.3 Yazılım Geliştirme

• Sürücü: donanım başlatma, iletişim ve akım kontrolünden sorumludur
• Kontrol mantığı: pil durumu izleme, şarj oranı kontrolü, güvenlik istisnası işleme, veri kaydı

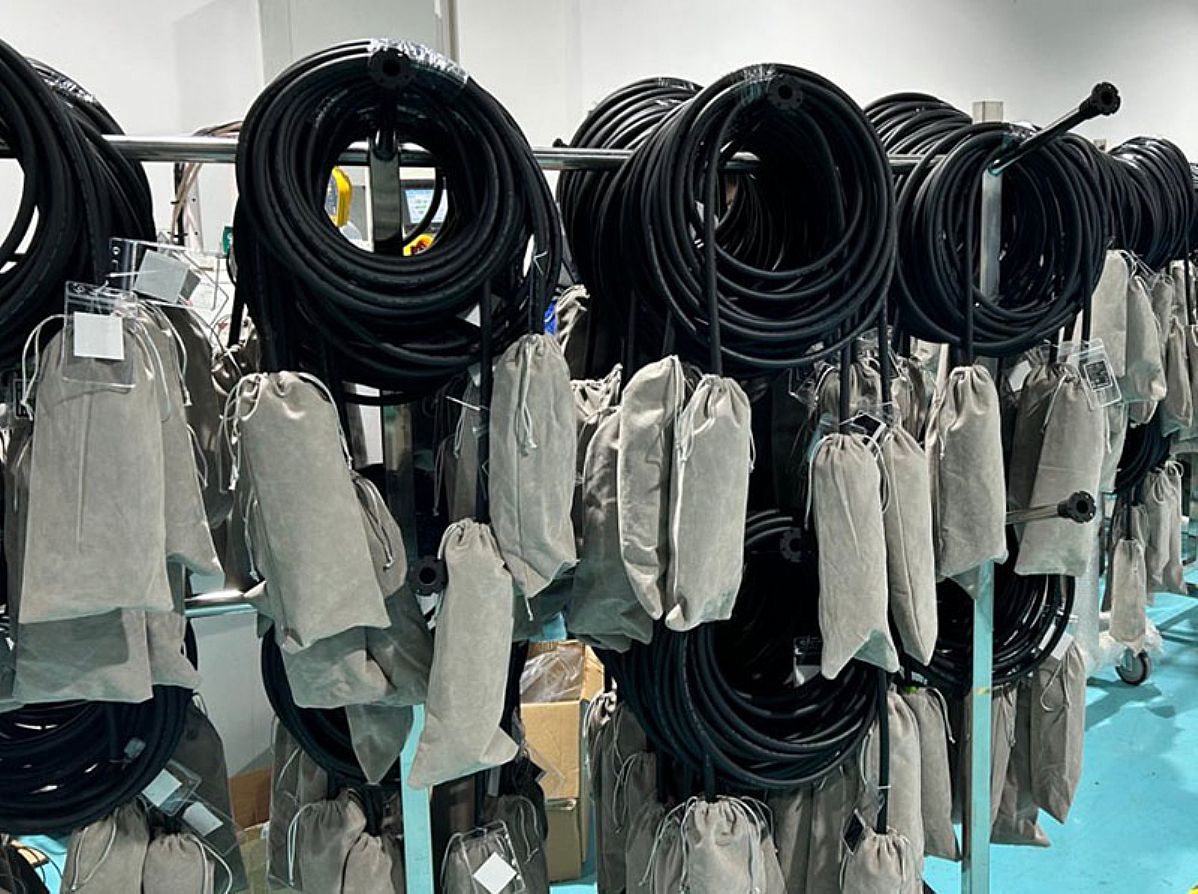

3. J1772 Uzatma Kablosu Uygulama ve Seçim Kılavuzu

Genel şarj yığınlarının sayısının artması ve kullanıcıların şarj ihtiyaçlarının çeşitlenmesiyle birlikte, J1772 Uzatma Kablosu giderek daha yaygın bir şekilde kullanılmaktadır. J1772 Uzatma Kablosu aşağıdaki sorunları etkili bir şekilde çözebilir:

•  Şarj yığınları ile araç arayüzleri arasındaki mesafenin yetersiz olması: Özellikle genel otoparkta veya ev garajında, uzatma kablosu çeşitli şarj senaryolarıyla esnek bir şekilde başa çıkabilir. Çeşitli şarj senaryolarına esnek yanıt.
• Gelişmiş arayüz uyumluluğu: çeşitli AC şarj yığınlarını ve J1772 standart elektrikli araçları destekler.

3.1 J1772 Uzatma Kablosunun Temel Tasarım Öğeleri

•  SAE J1772 uyumlu arayüz tasarımı: mevcut şarj cihazları ve araçlarla uyumluluğu garanti eder.
•  Yüksek kaliteli iletken ve yalıtım malzemeleri: güvenlik ve dayanıklılık sağlar.
•  Su geçirmez ve toz geçirmezlik derecesi: çeşitli dış ortamlar için uygundur.
•  Akım kapasitesi: genellikle 16A, 32A veya 40A, kullanıcılar şarj yığınının gücüne ve araç talebine göre seçim yapmalıdır.

3.2 J1772 Uzatma Kablosunun Güvenliği ve Sertifikasyonu

Yüksek kaliteli J1772 uzatma kabloları UL, CE veya TUV vb. tarafından sertifikalandırılmalıdır. Şarj güvenliğini sağlamak için aşırı yük koruması, aşırı sıcaklık koruması ve kısa devre korumasını destekler.

3.3 Yaygın Arızalar ve Tanılama

J1772 uzatma kablolarının arızaları çoğunlukla aşağıdaki nedenlerden kaynaklanır:

• Gevşek veya hasarlı konektörler
• İletkenlerin aşırı ısınması
• Sinyal kablolarının anormal iletişimi

Kullanım sırasında konektörlerin ve kabloların durumunu düzenli olarak kontrol etmeniz ve gerekirse değiştirmeniz önerilir.

Özet

SAE J1772 standardı, elektrikli araçlar için mevcut AC şarjının temel teknolojisidir ve pratik bir tamamlayıcı ürün olan J1772 uzatma kablosu, şarj esnekliğini ve rahatlığını etkili bir şekilde artırabilir. Donanım geliştirme, yazılım kontrolü veya uzatma kablosu seçimi olsun, verimli, güvenli ve akıllı bir şarj ekosistemi oluşturmaya yardımcı olmak için standart ve güvenlik normlarına kesinlikle uyulmalıdır.
