Nexway EV olarak, elektrikli araç şarj konektörleri,
AC elektrikli araç şarj cihazları ve şarj aksesuarları konusunda profesyonel bir üreticiyiz ve gövde tasarımının ürün kalitesini ve kullanıcı deneyimini doğrudan etkilediğini biliyoruz. Sektördeki en yaygın iki gövde kalıplama yöntemi, entegre (tek parça) ve bölünmüş (çok parçalı) yapılardır. Her yaklaşım, benzersiz malzeme gereksinimleri, üretim zorlukları ve performans özellikleri sunar.
Bu makale, bu iki tasarım arasındaki farkları inceliyor ve en uygun çözümü seçmek için rehberlik sağlıyor.
Entegre Elektrikli Araç Şarj Cihazı Gövdesi: Karmaşık Yapılar ve Yüksek Dayanıklılık İçin Tasarlandı
Entegre bir şarj cihazı gövdesi, tek bir kalıplanmış bileşen olarak üretilir ve üstün yapısal bütünlük sağlar ve montajla ilgili riskleri en aza indirir. Bununla birlikte, karmaşık kalıp tasarımı ve enjeksiyon kalıplama işlemi, malzeme performansına daha yüksek talepler getirir.
Temel Malzeme Gereksinimleri
1. Mükemmel Hava Koşullarına Dayanıklılık ve Sıcaklık Performansı
Dış mekan şarj konektörleri, -40°C'den yüksek sıcaklıktaki çalışma ortamlarına kadar değişen sıcaklıklar ve uzun süreli UV maruziyeti de dahil olmak üzere aşırı çevresel koşullara dayanmalıdır.
Çatlamayı, renk değişimini ve mekanik bozulmayı önlemek için, silikonla modifiye edilmiş polikarbonat (Silikon-PC) malzemeler genellikle şu özelliklerinden dolayı tercih edilir:
- Üstün UV direnci
- -40°C'ye kadar düşük sıcaklık darbe direnci
- Uzun süreli hava koşullarına dayanıklılık
2. Düşük İç Gerilim Özellikleri
Polikarbonat malzemeler enjeksiyon kalıplama sırasında iç gerilim geliştirebilir. Entegre gövde tasarımlarında, karmaşık geometri bu sorunu daha da artırabilir.
Siloksan-PC kopolimerlerini entegre ederek üreticiler şunları yapabilir:
- Kalıplama gerilimini azaltabilir
- Boyutsal kararlılığı iyileştirebilir
- Uzun süreli dayanıklılığı artırabilir
- Gerilim çatlaması riskini en aza indirebilir
3. Uyumluluk ve Güvenlik Performansı
Entegre şarj konektörü gövdelerinde kullanılan malzemeler, aşağıdakiler dahil olmak üzere uluslararası çevre ve güvenlik standartlarına uygun olmalıdır:
- RoHS
- REACH
- Halojen İçermeyen (HF) gereksinimleri
- UL sertifikasyon standartları
Ek olarak, gövde malzemesi şunları sağlamalıdır:
- UL94 V-0 alev geciktirici performansı
- Kararlı elektrik yalıtımı
- Yüksek mekanik dayanım
- Güvenilir çalışma güvenliği

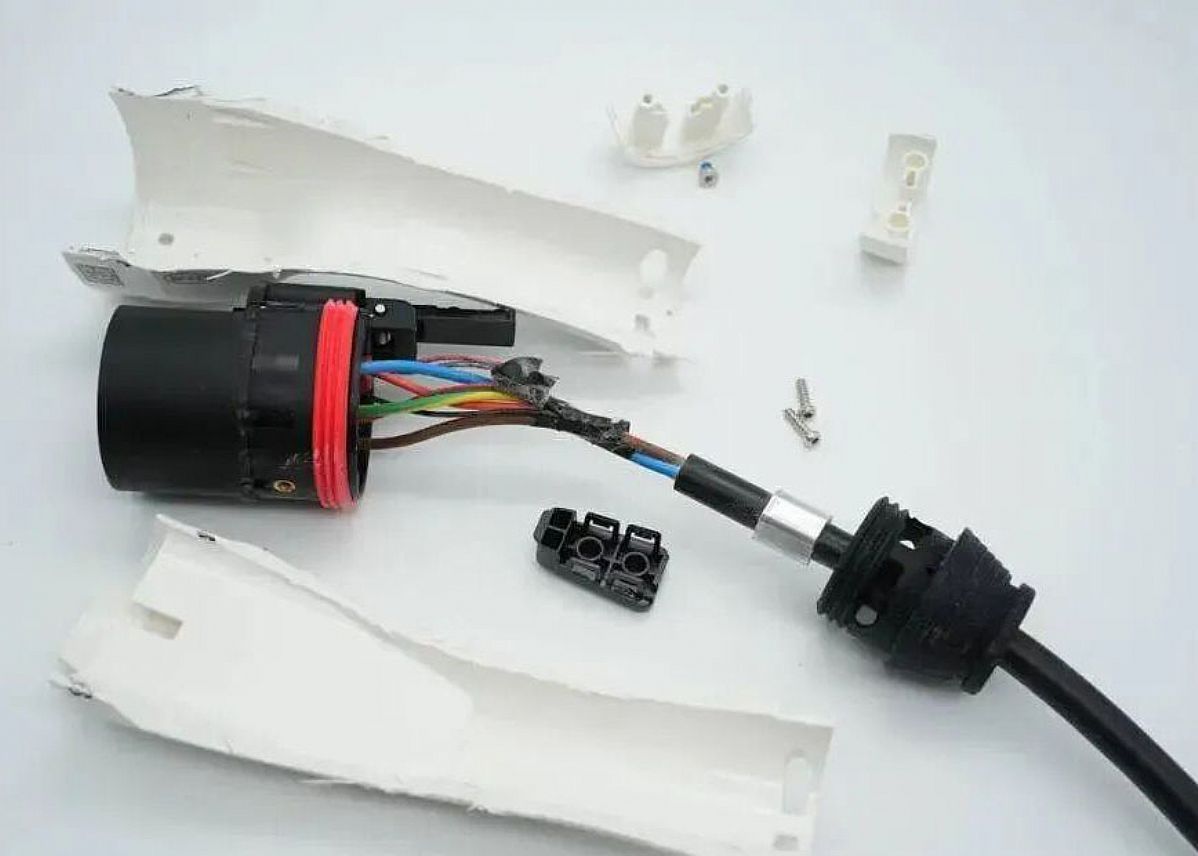

Bölünmüş EV Şarj Tabancası Gövdesi: Performans ve Maliyet Verimliliğinin Dengelenmesi
Bölünmüş bir gövde, son şarj konektörüne monte edilen birden fazla kalıplanmış bileşenden oluşur. Bu tasarım, üretim esnekliği ve maliyet kontrolünde önemli avantajlar sunar.
- Bölünmüş Gövde Tasarımının Avantajları
- Daha basit bireysel bileşen yapıları
- Azaltılmış kalıp karmaşıklığı
- Daha düşük takım yatırımı
- Daha kolay üretim ölçeklenebilirliği
- Geliştirilmiş üretim verimliliği
Bu avantajlara rağmen, bölünmüş gövdeler yine de entegre tasarımlarla aynı dış mekan performans ve güvenlik standartlarını korumalıdır.
Temel Malzeme Gereksinimleri
1. Hava ve Sıcaklık Direnci Esas Olmaya Devam Ediyor
Bölünmüş gövdeler, kullanım ömürleri boyunca dış mekan koşullarına da maruz kalırlar.
Gerekli malzeme özellikleri şunlardır:
- -40°C'ye kadar düşük sıcaklıklara direnç
- UV kararlılığı
- Hava koşullarına dayanıklılık
- Uzun süreli mekanik dayanıklılık
Silikon-PC malzemeler, dengeli performans profilleri nedeniyle tercih edilen bir çözüm olmaya devam etmektedir.
2. Maliyet Etkin Performans Optimizasyonu
Malzemeler şunları sağlamalıdır:
- RoHS, REACH ve HF uyumluluğu
- UL94 V-0 alev geciktiriciliği
- Kararlı elektriksel özellikler
- Yeterli mekanik dayanım
Aynı zamanda, optimize edilmiş formülasyonlar, üreticilerin bölünmüş gövde üretiminde maliyet avantajlarını korumalarına yardımcı olur.
3. Çoklu Kalıp Enjeksiyon Uyumluluğu
Farklı gövde bölümleri ayrı kalıplar kullanılarak üretildiğinden, malzeme akış özellikleri kritik hale gelir.
Malzeme şu özellikleri sunmalıdır:
- Mükemmel kalıp doldurma yeteneği
- Kararlı işleme davranışı
- Tutarlı boyutsal doğruluk
- Azaltılmış montaj toleransları
Bu faktörler üretim verimliliğini artırmaya ve güvenilir son montajı sağlamaya yardımcı olur.
Elektrikli Araç Şarj Tabancası Muhafazaları İçin Kapsamlı Test Gereksinimleri
Entegre veya bölünmüş tasarım kullanılsın, şarj tabancası muhafazaları uzun vadeli güvenilirlik ve kullanıcı güvenliğini sağlamak için titiz doğrulama testlerinden geçmelidir.
Çevresel Yaşlanma Testi
Xenon ark hava koşullarına dayanıklılık testleri, aşağıdakileri birleştirerek yıllarca süren dış mekan maruziyetini simüle eder:
- UV radyasyonu
- Sıcaklık döngüsü
- Nem değişimleri
- Su püskürtmesine maruz kalma
Test süreci şunlara karşı direnci değerlendirir:
- Çatlama
- Renk solması
- Malzeme bozulması
- Mekanik performans kaybı
Mekanik Mukavemet Testi
Yüksek ve düşük sıcaklıkta ezilme testi, aşırı koşullar altında muhafaza dayanıklılığını doğrular.
Tipik prosedürler şunları içerir:
- -40°C'de 24 saat maruz kalma
- 23°C'de 24 saat maruz kalma
- Yaklaşık 5000 N yük altında araç tekerleği ezilme testi
Testten sonra, konektör muhafazası önemli bir deformasyon veya hasar olmadan işlevsel kalmalıdır.
Koku Değerlendirmesi
Metal olmayan gövde bileşenleri, kablolar, fişler ve kontrol kutuları, hoş bir kullanıcı deneyimi ve kalite standartlarına uygunluğu sağlamak için koku testine tabi tutulur.
Elektriksel İzleme Direnci Testi
İlgili standartlara göre, gövde malzemesi, gerekli test döngülerinin tamamlanmasından önce, atlama veya arıza olmadan elektriksel izleme testlerine dayanmalıdır.
Isı Direnci Testi
Gövde, yüksek sıcaklıklara maruz kaldığında yapısal bütünlüğünü korumalıdır.
Gereksinimler şunları içerir:
- Çatlama veya deformasyon olmaması
- Sızdırmazlık malzemelerinin canlı parçalara sızmaması
- Net ve okunaklı işaretlemeler
- Kararlı mekanik performans
Kızıl Tel ve Yangına Dayanıklılık Testi
Şarj işlemleri sırasında yangın risklerini azaltmak için, gövde malzemeleri kızıl tel ve yanıcılık testine tabi tutulur.
Performans kriterleri şunları içerir:
- Sürekli alev olmaması
- Sürekli akkor halindeki yanma olmaması
- Çevredeki malzemelerin tutuşmaması
- UL94 V-0 standartlarına uygunluk
Doğru Gövde Malzemesini Seçme
Uygun malzemeyi seçmek, performans, üretim karmaşıklığı ve maliyet hedefleri arasında denge kurmayı gerektirir.
Entegre Şarj Tabancası Gövdeleri İçin
Önerilen malzemeler arasında yüksek silikonlu veya standart silikon modifiye PC bileşikleri bulunur ve bunlar şu özellikleri sağlar:
- Üstün hava koşullarına dayanıklılık
- Düşük iç gerilim
- Mükemmel düşük sıcaklık performansı
- Güvenilir işleme özellikleri
Bu malzemeler özellikle karmaşık geometriler ve zorlu dış mekan uygulamaları için uygundur.
Bölünmüş Şarj Tabancası Gövdeleri İçin
Malzeme seçimi şu hususları dikkate almalıdır:
- Kullanılan kalıp sayısı
- Bileşen karmaşıklığı
- Maliyet hedefleri
- Üretim hacmi
Optimize edilmiş bir silikon-PC formülasyonu şunları sağlayabilir:
- -40°C darbe dayanımı
- UV koruması
- Kararlı kalıplama performansı
- Uygun maliyetli üretim
Nexway EV'nin Dayanıklı Şarj Konnektörü Tasarımına Yaklaşımı
EV şarj konnektörleri, Tip 2 şarj fişleri, CCS2 şarj konnektörleri ve komple EV şarj çözümlerinin özel bir tedarikçisi olarak Nexway EV, malzeme seçimine, yapısal tasarıma ve titiz ürün testine büyük önem vermektedir.
Entegre veya bölünmüş şarj tabancası gövdeleri geliştirirken, doğru malzeme sistemini seçmek şunları elde etmek için çok önemlidir:
- Uzun hizmet ömrü
- Dış mekan dayanıklılığı
- Elektrik güvenliği
- Üretim verimliliği
- Küresel standartlara uyumluluk
Her kalıplama yaklaşımının güçlü ve zayıf yönlerini anlayarak, üreticiler küresel EV pazarının gelişen taleplerini karşılayan daha güvenli ve daha güvenilir şarj ürünleri üretebilirler.
