Elektrikli Araç Mod 2 Şarj Cihazında Hall Akım Sensörünün Uygulanması

EV şarj kablosu uzantısı da taşınabilir şarj çözümüne önemli bir tamamlayıcı üründür ve kullanıcılar tarafından giderek daha fazla tercih edilmektedir. Şarj noktası ile araç arasındaki yetersiz mesafe sorununu etkili bir şekilde çözebilir ve pratik uygulama senaryolarında IC-CPD'nin uyarlanabilirliğini ve rahatlığını artırabilir.

01 Elektrikli Araç Şarj Modlarına Genel Bakış

GB/T 18487.1-2015 ve diğer ulusal standartlara göre, elektrikli araçların şarj modu aşağıdaki dört moda ayrılabilir:

Mod 1: Aracı, yasaklanmış olan koruma önlemleri olmaksızın doğrudan normal AC güç şebekesine bağlama;

Mod 2: Kontrol ve koruma işlevlerine sahip taşınabilir cihazlar aracılığıyla AC güç şebekesine bağlanma;

Mod 3: Kılavuz ve koruma modülüne sahip özel AC şarj ekipmanına bağlanma;

Mod 4: Kontrol ve kılavuz işlevine sahip bir DC şarj cihazı aracılığıyla hızlı şarj.

Mod 2 şarjı, basit yapısı ve esnek kurulumu nedeniyle ev şarj çözümüne önemli bir ektir. EV şarj kablosu uzantısının kullanımı, karmaşık ortamlarda uygulanabilirliğini daha da genişletir.

02 IC-CPD Yapısı ve işlevi

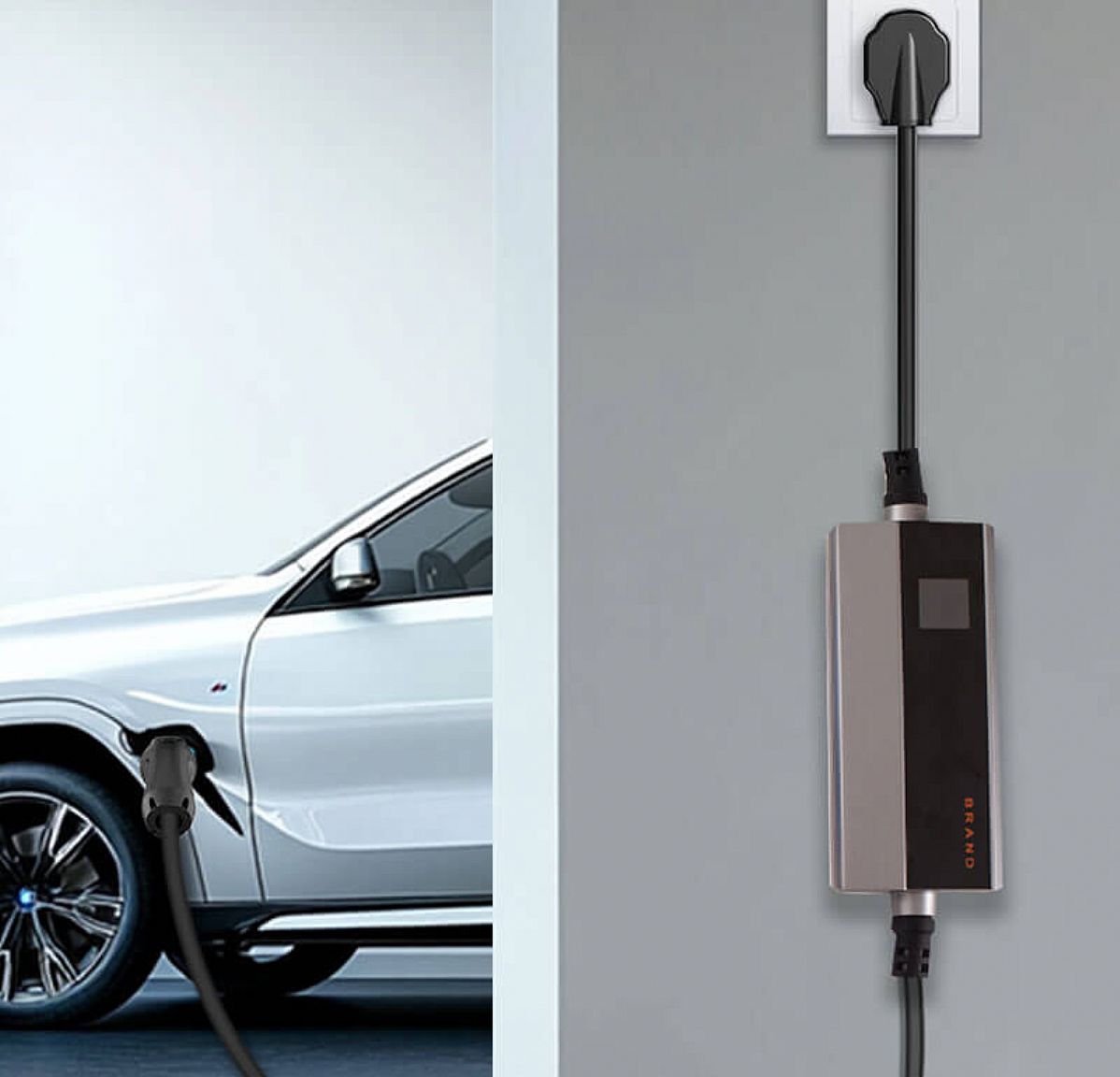

Kablo üstü kontrol ve koruma cihazı (IC-CPD), mod 2 şarjının temel bileşenidir ve kabloyu, fişi, konektörü ve işlev kutusunu entegre eder. Fonksiyon kutusu üç ana görevi yerine getirir:

Artık akım koruması: kişisel elektrik çarpması riskini önlemek için;

kontrol kılavuz işlevi: elektrikli araçla iletişimi etkinleştirmek için;

akım anahtarlama kontrolü: akım döngüsünün güvenli bir şekilde açılıp kapanmasını sağlamak için.

IC-CPD, 250 V'tan yüksek olmayan bir voltajda ve 16 A'dan fazla olmayan bir maksimum akımda kullanılabilir, bu da tek fazlı AC ortamı için uygundur ve güvenliği, kompaktlığı ve dengeyi vurgular. Bazı özel park yerleri veya uzun mesafeli güç tüketimi ortamları için, EV şarj kablosu uzantısıyla birlikte kullanılması bağlantı mesafesini etkili bir şekilde uzatabilir ve kullanıcının şarj özgürlüğünü artırabilir.

03 Hall Akım Sensörünün IC-CPD'deki Temel Rolü

IC-CPD'de, Hall Akım Sensörü aşırı akım korumasının, elektrik kesintisi kontrolünün ve diğer işlevlerin etkili bir şekilde yürütülmesini sağlamak için şarj akımı değişimini gerçek zamanlı olarak izlemek için kullanılır. Seçim kriterleri aşağıdaki maddeleri karşılamalıdır:

Çalışma voltajı: ≥ 250V
Anma akımı: ≥ 1,5 × şarj akımı
Kompakt yapı, güçlü anti-parazit yeteneği
İyi sıcaklık kararlılığı ve doğrusallık ile

Örneğin CC6920 çip Hall akım sensörü, alan kısıtlamaları, uygulama ortamının yüksek performans gereksinimleri için tasarlanmıştır ve motor kontrolü, yük izleme, anahtarlama güç kaynağı ve aşırı akım koruması ve diğer alanlar için tasarlanmıştır.

Ana özellikler:

Ölçüm aralığı: 5A-50A, DC ve AC desteği
Yüksek doğruluk: Oda sıcaklığında %0,5 hata, tüm sıcaklık aralığında ±%3 hata
Kompakt yapı: Düşük empedanslı (0,9mΩ) kablolama telinin dahili entegrasyonu
Hızlı tepki: 250kHz'e kadar bant genişliği, 1,2μs adım tepki süresi
Güvenli izolasyon: 3500VRMS izolasyon voltajı dayanım kapasitesiyle
Güçlü anti-parazit: Diferansiyel Hall yapısı ve dinamik hizalama hatası iptal teknolojisi
Kompakt paket: Taşınabilir şarj cihazlarının alan kısıtlamalarına uyarlanmıştır
Çıkış özellikleri: Giriş akımı OA olduğunda, çıkış voltajı akımla doğrusal olarak değişen VCC/2'dir

04 IC-CPD'nin Pazar Trendleri ve Beklentileri

IC-CPD yavaş şarj olan bir cihaz olmasına rağmen, düşük yapı maliyeti, yüksek uyarlanabilirlik ve yüksek güvenlik gibi bariz avantajlara sahiptir. Özellikle geceleri düşük elektrik fiyatını kullanarak pil ömrünü uzatmak için evde derin şarj için uygundur.

Günümüzde çoğu otomobil şirketi, yeni otomobillerini rastgele donatılmış Mod 2 şarj cihazlarıyla, yani IC-CPD cihazlarıyla satmaktadır. Elektrikli araç sayısı hızla arttıkça IC-CPD ürünleri ve bunların temel bileşenlerine (Hall akım sensörleri gibi) yönelik test, sertifikasyon ve talebin artmaya devam edeceği öngörülmektedir. Mod 2 şarjı için yardımcı bir çözüm olarak, EV şarj kablosu uzantısı da kullanıcıların şarj rahatlığını artırmada ihmal edilemez bir rol oynayacaktır.
