NexwayEV gibi tedarikçiler için, en güncel uluslararası standartları anlamak; uyumlu, güvenilir ve küresel ölçekte rekabetçi EV şarj çözümleri sunabilmenin temel şartıdır.
Bu makalede, en güncel IEC 61851-23:2023 standardını analiz ediyor; söz konusu standardın, DC şarj konektörleri ve kablolarının tasarım, güvenlik ve yapılandırma gerekliliklerini nasıl yeniden şekillendirdiğine odaklanıyoruz.
1. Sıcaklık Kontrolü: Yüksek Güçlü Şarjda Kritik Bir Güvenlik Faktörü
Şarj akımlarının yükselmesiyle birlikte, ısı üretimi de artış göstermektedir. Şarj konektörleri ve kablolarındaki sıcaklık artışını yönetmek; özellikle sıcak iklimlerde veya yoğun kullanım senaryolarında, kilit bir zorluk haline gelmiştir.
"Tutulabilir Parçaların" Net Tanımı
Yeni standart;
- Şarj konektörlerini
- Şarj kablolarını
"tutulabilir bileşenler" olarak tanımlamaktadır; bu da, kullanıcıların cihazlar çalışır durumdayken bu parçalara doğrudan dokunabileceği anlamına gelir.
Bu tanım, önceki standartlarda mevcut olan belirsizlikleri ortadan kaldırmakta ve kullanıcı güvenliğini sağlama konusunda üreticilere daha sıkı sorumluluklar yüklemektedir.
Sıcaklık Sınırları (40°C Ortam Sıcaklığında)
Standart koşullar altında:
- Metal parçalar: ≤ 50°C
- Metal olmayan parçalar: ≤ 60°C
Bununla birlikte, (uyarı etiketleri veya ek tutma kolları gibi) güvenlik önlemleri uygulandığı takdirde, sınırlar şu değerlere kadar genişletilebilir:
- Metal parçalar: ≤ 60°C
- Metal olmayan parçalar: ≤ 85°C
Bu durum tasarımda esneklik sağlasa da, aynı zamanda daha iyi bir güvenlik iletişimi ve ergonomik hususların gözetilmesini de gerektirmektedir.
Sertifikasyon Uyumsuzluğu Riski
Sektörde sıkça karşılaşılan bir sorun:
- Şarj istasyonu sertifikasyonu: -30°C ila 50°C
- Bazı kablo sertifikasyonları (IEC 62196): -30°C ila 40°C
Bu uyumsuzluk durumu, şu sonuçlara yol açabilir:
Bileşenlerin, gerçek dünya çalışma koşullarını karşılayamaması
Küresel tedarikçiler açısından, sertifikasyon standartları arasında tam bir uyumun sağlanması, proje güvenilirliği açısından hayati önem taşımaktadır.

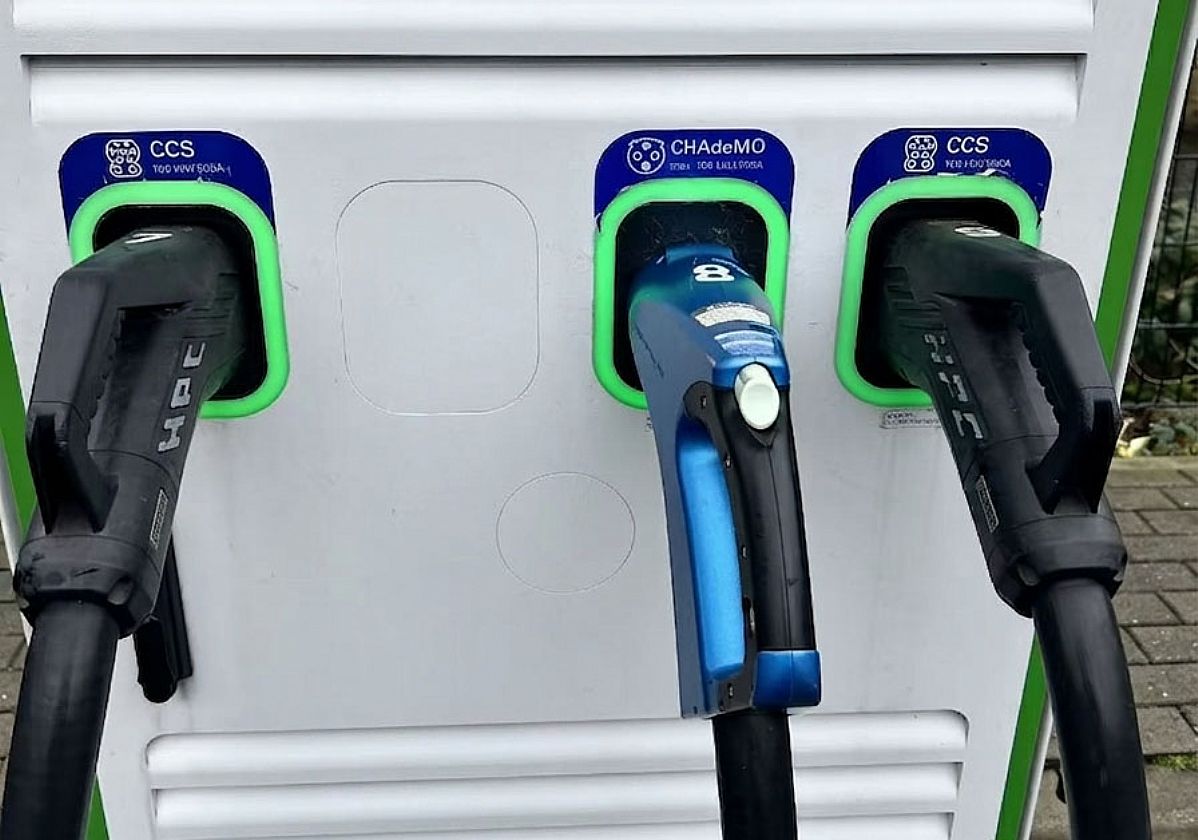

2. Çoklu Konnektörlü Şarj Sistemleri: Her Kombinasyona İzin Verilmez
Farklı bölgeler, aşağıdakiler de dahil olmak üzere farklı DC şarj standartlarını benimsemektedir:
- CHAdeMO (Japonya)
- GB/T (Çin)
- CCS1 (Kuzey Amerika)
- CCS2 (Avrupa)
- NACS (Kuzey Amerika Şarj Standardı; Tesla öncülüğünde geliştirilmiş ve SAE J3400 olarak resmileştirilmiştir)
Konnektör Kombinasyonlarına İlişkin IEC Kısıtlamaları
IEC 61851-23:2023 (Ek FF) standardına göre şarj sistemleri, güç elektroniği yapılandırmalarına (PEC) göre sınıflandırılır:
- Tekli PEC (eş zamanlı şarj yapılamaz)
- Çoklu PEC (eş zamanlı çoklu araç şarjı yapılabilir)
Bununla birlikte, yalnızca beş konnektör kombinasyonuna izin verilmektedir:
- A + A
- B + B
- C + C
- A + B
- A + C
İzin verilmeyenler:
B + C
A + B + C
Bazı Kombinasyonlar Neden Kısıtlanmıştır?
Endüstriyel bir bakış açısıyla:
Pazar segmentasyonu
- GB/T (Sistem B): Çin ve Asya'nın bazı bölgeleri
- CCS (Sistem C): Avrupa ve Kuzey Amerika
- → B + C kombinasyonlarına yönelik gerçek dünya talebi sınırlıdır
Teknik ve düzenleyici engeller
→ Sistem uyumluluğunun ve standart bütünlüğünün korunmasına yardımcı olur
Bununla birlikte, küresel şarj ağları daha fazla birbirine entegre oldukça, gelecekteki revizyonlarla bu durum evrim geçirebilir.
3. Sıklıkla Göz Ardı Edilen Tasarım Gereksinimleri
Elektriksel performansın ötesinde, IEC standartları kullanılabilirlik ve erişilebilirliğe de vurgu yapmaktadır.
Şarj Konnektörü Montaj Yüksekliği
Standart gereksinimi:
Buna ek olarak, birçok bölge aşağıdaki gibi erişilebilirlik düzenlemelerini zorunlu kılmaktadır:
- AB Erişilebilirlik Direktifi (2019/882)
- Ulusal standartlar (Birleşik Krallık, Almanya, ABD vb.)
Bu düzenlemeler şunları sağlar:
- Engelli bireyler de dahil olmak üzere tüm kullanıcılar için kullanım kolaylığı
- Konnektörlerin, ekranların ve ödeme sistemlerinin uygun şekilde konumlandırılması
- Uluslararası projeler için yerel mevzuata uyum esastır. Kablo Uzunluğu ve Yönetimi
Gereksinim:
Kablo uzunluğu 7,5 metreyi aşarsa
→ Kablo yönetim sistemi zorunludur
Amaç:
- Tökezleme tehlikelerini önlemek
- Kullanılabilirliği iyileştirmek
- Temiz ve düzenli bir şarj ortamı sağlamak
Sektör Uygulaması:
Çoğu üretici, tasarımı basitleştirmek için kablo uzunluğunu ≤ 7,5 m ile sınırlandırır
4. Sektör Trendi: Performanstan Kullanıcı Deneyimine
En son standartlar, EV şarj sektöründe daha geniş bir değişimi yansıtıyor:
Geleneksel Odak
|
Yeni Odak
|
Şarj hızı Kullanıcı
|
güvenliği
|
Ekipman güvenilirliği
|
Ergonomi
|
Teknik özelliklerKullanıcı deneyimi
|
Kullanıcı deneyimi
|
Temel öncelikler:
- Daha güvenli (sıcaklık kontrolü)
- Daha kolay kullanım (yükseklik ve taşıma)
- Daha standartlaştırılmış (sistem tasarımı)
5. NexwayEV Bakış Açısı: Küresel EV Şarj Çözümlerini Etkinleştirme
EV şarj konektörleri ve kablo tertibatlarında uzmanlaşmış bir tedarikçi olarak NexwayEV, küresel pazarlarda başarının şunlara bağlı olduğunu kabul etmektedir:
- Derinlemesine anlayış IEC, SAE ve GB standartları
- Bölgesel uyumluluk gereksinimlerine uyum sağlama yeteneği
- Hem performans hem de güvenlik için mühendislik
- Düşünceli tasarım yoluyla kullanıcı deneyimini geliştirme
Sonuç
Dünya çapında elektrikli araç kullanımının hızlanmasıyla birlikte, şarj altyapısı temel işlevsellikten yüksek kaliteli, kullanıcı odaklı tasarıma doğru evrim geçiriyor.
DC şarj konektörleri ve kabloları artık sadece bileşenler değil; kullanıcılar ve enerji sistemleri arasında kritik temas noktalarıdır.
Standartlara uyumluluk, ürün tasarımı ve küresel uyarlanabilirlik konusunda lider olan şirketler, hızla büyüyen elektrikli araç şarj pazarında başarılı olmak için en iyi konumda olacaklardır.
