AC ve DC Şarj İstasyonları Arasındaki Farkların Analizi

01. Giriş ve Çıkış Voltajı Farkları

AC Şarj İstasyonları

• Giriş Voltajı: Tek fazlı AC 220V veya üç fazlı AC 380V'u destekler, ev ve genel ticari güç uygulamaları için uygundur;
• Çıkış Voltajı: Giriş voltajıyla aynı voltajı korur, yani tek fazlı AC 220V veya üç fazlı AC 380V, AC gücü çıkışı sağlar.

DC Şarj İstasyonları

• Giriş Voltajı: Üç fazlı AC 380V endüstriyel sınıf güç standardını standart olarak benimser ve istikrarlı yüksek güç kaynağı sağlar;
• Çıkış Voltajı: Doğrultma ve dönüştürme işleminden sonra, farklı araç modellerinin akü voltaj gereksinimlerine uygun 200V~1000V voltaj aralığıyla DC güç çıkışı sağlar.

02. Güç Özellikleri ve Kurulum Senaryoları

01 AC Şarj İstasyonları

• Güç Özellikleri: Genel güç nispeten düşüktür; 3,5kW ve 7kW'lık ana akım özellikler ve 11kW'a ulaşan birkaç model mevcuttur;
• Uygulanabilir Senaryolar: Öncelikle özel ev kurulumları ve dahili park tesisleri için uygundur, karmaşık güç kapasitesi genişletmesi gerektirmez ve günlük yavaş şarj ihtiyaçları için uygundur.

02 DC Şarj Pilleri

• Güç Özellikleri: Entegre ve bölünmüş yapılarda mevcut olan AC şarj pillerinden önemli ölçüde daha yüksek güç çıkışı sağlar. Temel uygulamaları sanayi parkları ve ticari işletme sahalarıdır.
• Güç Sınıflandırması: Güç aralığına göre üç ana kategoriye ayrılır:

1. Küçük DC Şarj Pilleri (20kW~60kW): Ev kullanıcıları için uygun fiyatlıdır, ek güç kapasitesi veya kuru tip trafo genişletmesi gerektirmez. Mükemmel maliyet-performans oranı, sanayi parkları, oteller, turistik yerler, alışveriş merkezleri, devlet kurumları vb. için uygundur. Örneğin, tek bir 20kW modelinin maliyeti 10.000 RMB'den azdır.

2. Orta DC Şarj Pilleri (120kW~240kW): 120kW entegre modeller piyasada yaygın olarak kullanılmaktadır. Çoğu saf elektrikli aracın (üst düzey modeller hariç) akü kapasitesi 100 kWh'den düşük olduğundan, 1C şarj hızında bir saatte tam şarj sağlanabilir ve ticari kullanım ve yüksek frekanslı şarj senaryoları için uygundur.

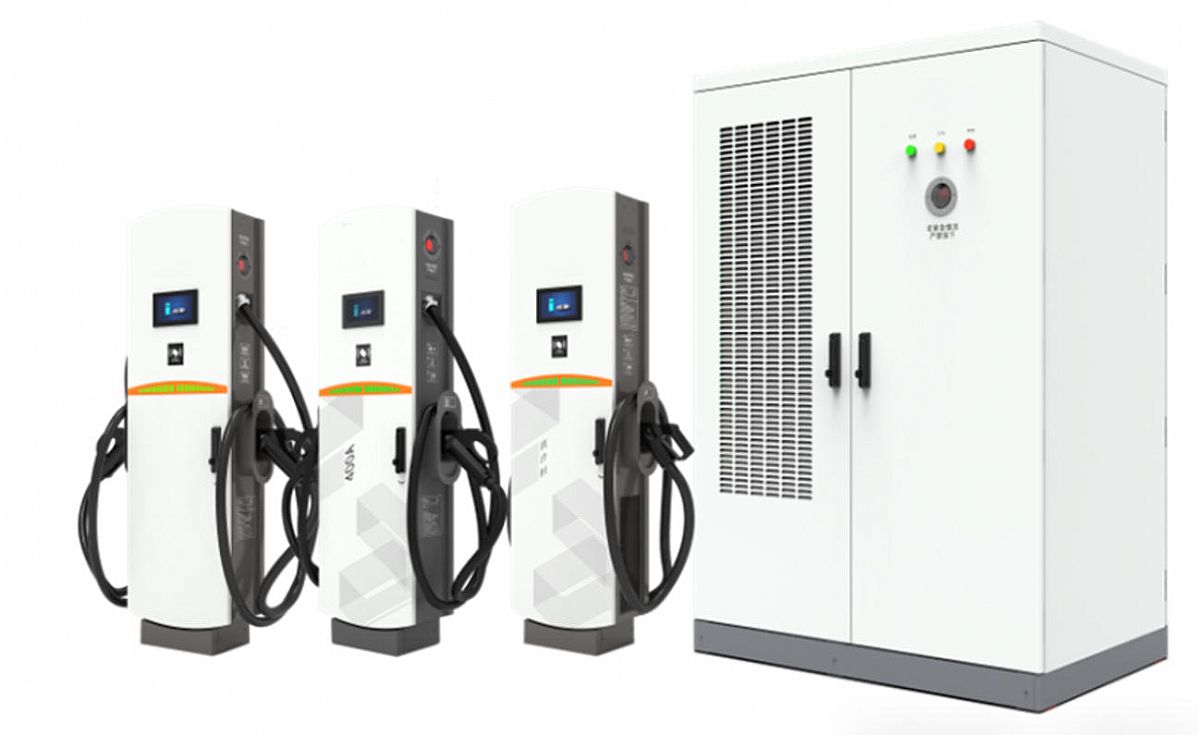

3. Büyük DC Şarj Yığınları (360kW~960kW): Huawei'nin "One Second One Kilometer" serisi gibi, hepsi ana ünite + terminalden oluşan bölünmüş bir tasarıma sahiptir. Standart terminal gücü... 250kW, sıvı soğutmalı terminal gücü ise 480kW~960kW'a ulaşarak ultra hızlı şarj senaryolarına odaklanır.

03. Şarj Süresi Karşılaştırması

Şarj süresi, aracın akü kapasitesi ve şarj istasyonunun gücüyle doğrudan ilişkilidir. Ayrıntılı bilgiler aşağıdaki gibidir: Hibrit araçlar (akü kapasitesi genellikle 20-60 kWh, ana akım araçlarda ise 20-30 kWh)

• 7 kW'lık bir AC şarj istasyonunda: Örnek olarak 21 kWh'lik bir aküyü ele alırsak, şarj süresi = 21 kWh ÷ 7 kW = 3 saattir ve bu da tam şarj ihtiyacını karşılayabilir;
• 20 kW'lık bir DC şarj istasyonunda: Tam şarj 1 saat içinde tamamlanabilir ve bu da AC şarj istasyonlarına kıyasla verimlilikte önemli bir artış sağlar.

Saf elektrikli araçlar (akü kapasitesi genellikle 80-100 kWh):

• 7 kW'lık bir AC şarj istasyonunda: Örnek olarak 98 kWh'lik bir aküyü ele alırsak, şarj süresi = 98 kWh ÷ 7 kW = 14 saattir. Bu yavaş şarj özelliği yalnızca uzun süreli gece şarjı için uygundur.
• 20 kW DC şarj istasyonuyla: 80 kWh'lik bir akünün tamamen şarj olması yaklaşık 4 saat sürer ve bu da verimlilik ve maliyet dengesini sağlar.
• 120 kW DC şarj istasyonuyla: 1 saatte tamamen şarj edilebilir ve bu da hızlı şarj ihtiyacını karşılar.

Bu nedenle, tamamen elektrikli araçlar, yüksek güçlü DC şarj istasyonlarının kullanımı için en uygun olanlardır.

Küçük DC Şarj İstasyonlarının 4 Temel Avantajı

1. Dengeli Şarj Verimliliği: AC şarj istasyonlarına kıyasla şarj süresini önemli ölçüde azaltır. Hibrit araçlar 1 saatte, tamamen elektrikli araçlar ise 4 saatte tamamen şarj edilebilir ve bu da çoğu günlük senaryonun ihtiyaçlarını karşılar.

2. Kontrol Edilebilir Kurulum Maliyetleri: Fiyatlar ev kullanıcılarının bütçesine uygundur, ek güç kapasitesi artışı gerektirmez ve kurulum eşiğini düşürür.

3. Geniş Uygulanabilirlik: Küçük ayak izi, hem özel ev kullanımı hem de parklar ve ticari alanlarda büyük ölçekli dağıtım için uygundur ve güçlü çok yönlülük sunar.

05. Özet

Şu anda piyasadaki yeni enerji araç modellerinin %80'inden fazlasının akü voltajları 300 V ile 400 V arasında değişmektedir ve izin verilen maksimum şarj akımı 200 A'yı geçmemektedir. Nexwayev, elektrikli araç şarj ekipmanları konusunda uzmanlaşmıştır. AC/DC şarj cihazları, mobil ve taşınabilir şarj cihazları, şarj kabloları ve kablolar gibi çeşitli ürünler sunan Nexwayev'in tüm şarj ürünleri yelpazesi, farklı araç modellerinin şarj ihtiyaçlarını tam olarak karşılayabilir:

Hibrit araçlar: Ev tipi AC şarj üniteleri (3,5 kW/7 kW) veya küçük DC şarj üniteleri (20 kW ~ 60 kW), maliyet ve şarj verimliliği arasında denge kurarak en uygun seçimdir.

Saf elektrikli araçlar: Daha büyük akü kapasiteleri nedeniyle, hızlı şarj ihtiyaçlarını karşılamak için ticari olarak işletilen yüksek güçlü DC şarj ünitelerine (120 kW ve üzeri) öncelik verilmesi veya gece boyunca yavaş şarj için ev tipi küçük DC şarj üniteleriyle (20 kW ~ 60 kW) birleştirilmesi önerilir.
